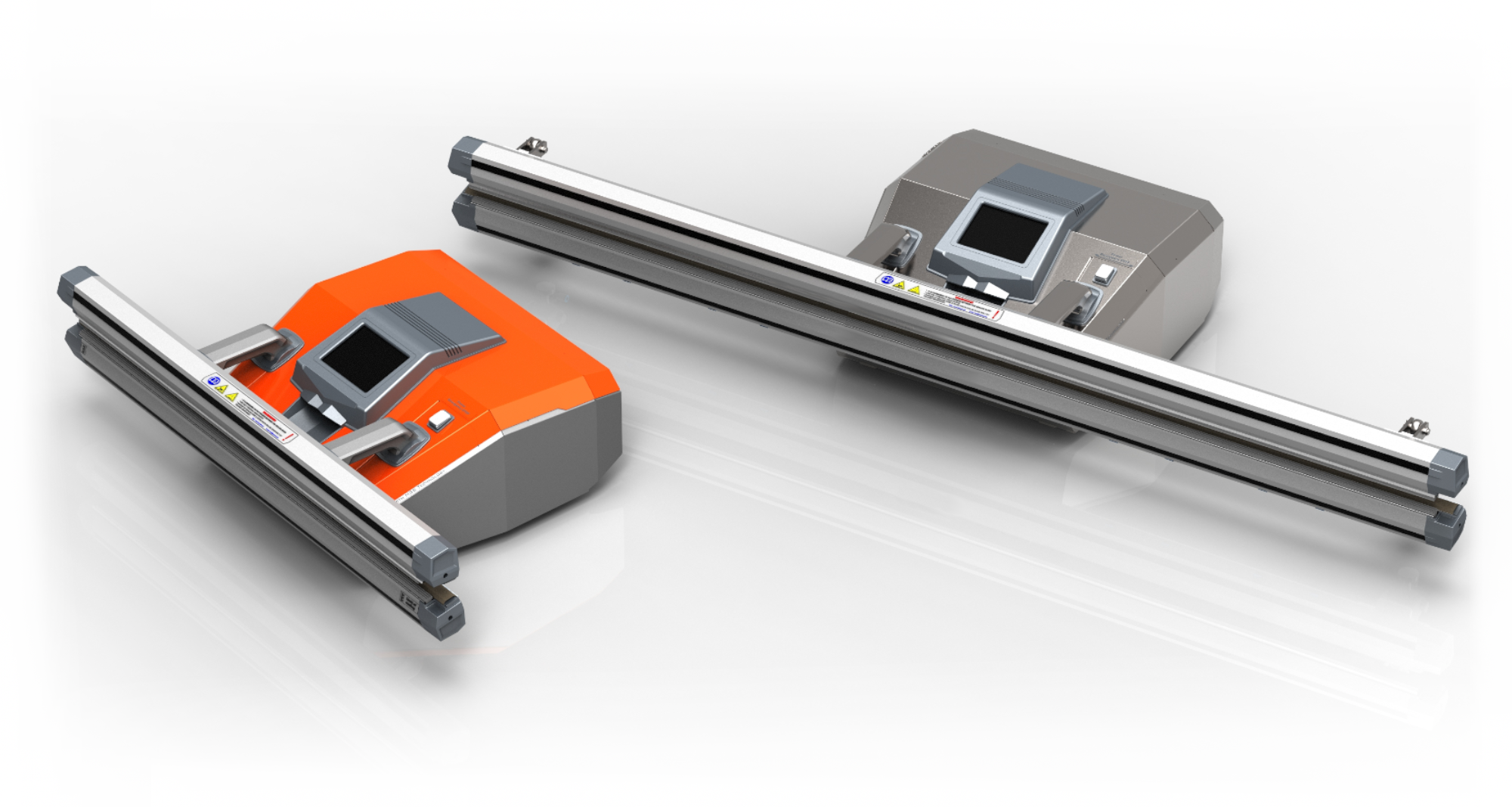

I-TYPE et II-TYPE soudeuses à impulsion industrielles hautes performances
Performances d'étanchéité extrêmement solides, haute fiabilité
Modulaire. Industriel. Technologie unique.

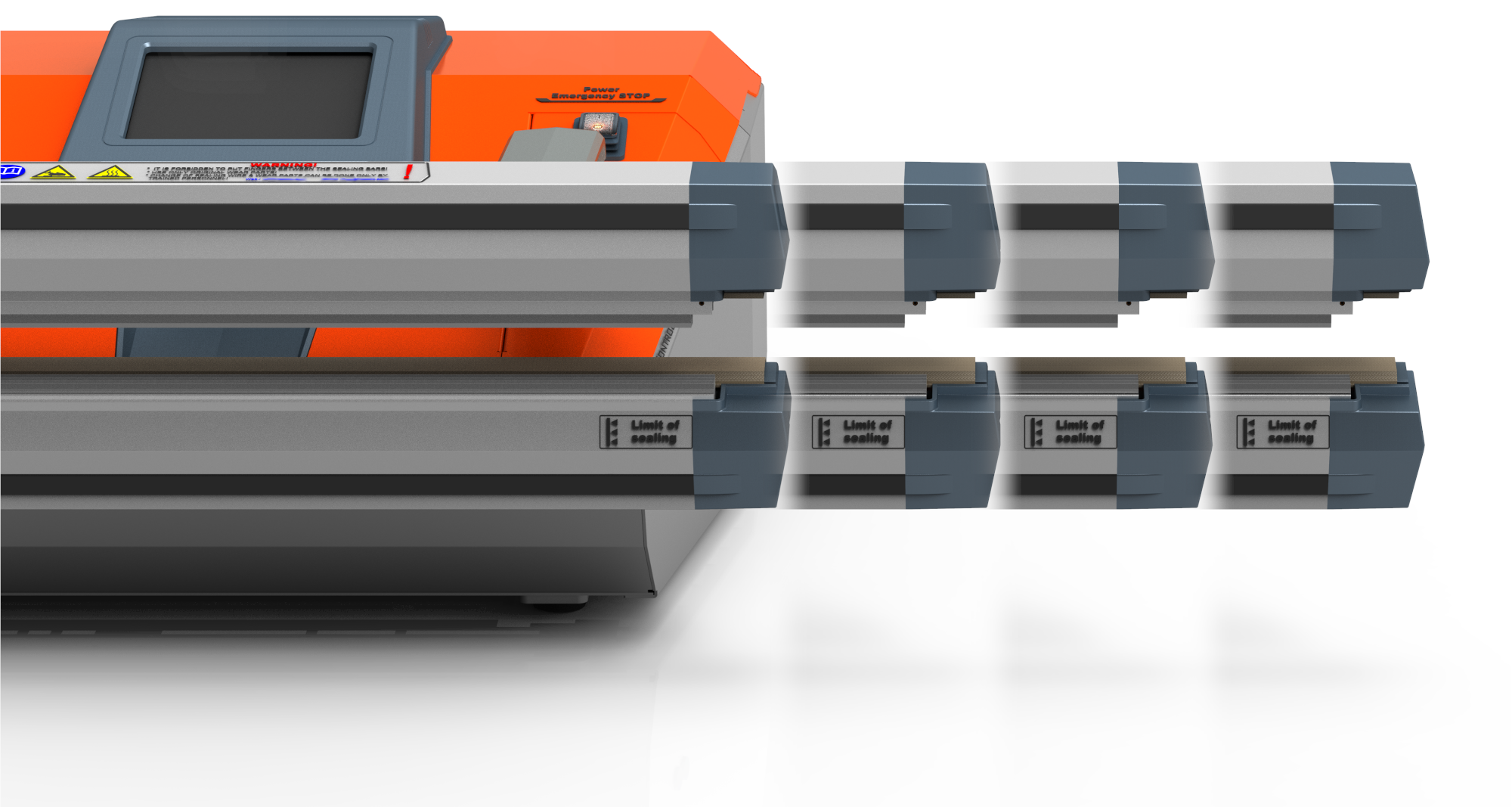

Le I-TYPE et II-TYPE machines utilisent la technologie MSB. (Modular Sealing Bar) - Barre de soudure modulaire est une innovation qui permet de changer la largeur de la barre de soudure en quelques minutes. Tous les réglages de température, de temps et de pression de fermeture s'ajustent automatiquement pour compenser le changement de largeur ! L'entretien de la barre de soudure utilisée peut être effectué facilement en parallèle et le processus d'emballage peut continuer.
Les machines peuvent être utilisées pour sceller en toute sécurité des sacs remplis adaptés au scellage de PE, PP, PVC, aluminium ou tout autre film laminé avec couche intérieure scellable.
Le soudage contrôlé par impulsion assure une sécurité de travail élevée et le fil de soudage devient chaud UNIQUEMENT lorsque les barres de soudage sont fermées et en cycle de soudage. Cela offre un haut niveau de sécurité au travail et offre une économie d'énergie respectueuse de l'environnement.
- la solution. La machine se connecte à une alimentation 230 V (les versions USA à 110 V).
Ce système innovant contient une seule unité de soudure industrielle avec sept largeurs de barre de soudure interchangeables - 420, 620, 820, 1020, 1320, 1520 et 2520 mm.
Données techniques
| Données techniques | 420 | 620 | 820 | 1020 | 1320 | 1520 | 2520 |
| Max. longueur de soudure (mm) | 420 | 620 | 820 | 1020 | 1320 | 1520 | 2520 |
| Max. longueur d'étanchéité (pouce) | 16" | 24" | 32" | 40" | 52" | 60" | 100" |
| Largeur de soudure (mm) | 8 | ||||||
| Max. épaisseur du film (µm) | 1000 | ||||||
| Max. largeur de film (mm) | 400 | 600 | 800 | 1000 | 1300 | 1500 | 2500 |
| Classement IP (IP) | IP 42 | ||||||
| Raccordement électrique (V, Hz) | 230 V - 50/60 Hz or 110 V (3 phase) 60 Hz | ||||||
| Max. consommation d'énergie* (W) | 1800 | 2300 | 2600 | 3200 | 3600 | 3950 | 4500 |
| Dimension (Lxlxh), scellant | 550x550x260 | ||||||
| Dimension (Lxlxh), complet (mm)** (mm) | Selon la configuration de la machine | ||||||
| Poids, scellant** (kg) | App. 40 | ||||||
| Poids, complet (kg) | Selon la configuration de la machine | ||||||
| *environ. tout en scellant **environ. tout en scellant |
Prise électrique : prise standard de l'UE ; Prise UK et USA en option disponible
Alimentation (V/Hz) : 230 V 50/60 Hz standard ; 208 V 60 Hz en option disponible (110 V triphasé) |
||||||
Explication de l'étanchéité
Scellage contrôlé par impulsion : le fil de soudage devient chaud UNIQUEMENT lorsque les barres de soudage sont fermées et en cycle de soudage
Toutes les machines de la I-TYPE La famille de soudeuses à impulsion industrielles hautes performances fonctionne avec un fil de soudure à impulsion de 8 mm (environ 0,3 pouce) de large. La longueur de soudure dépend toujours de la taille de la barre de soudure. Tous les films thermoplastiques (scellables à chaud) jusqu'à 1200 microns d'épaisseur totale peuvent être scellés facilement et hermétiquement. La surface totale du fil d'étanchéité est revêtue de ruban PTFE. Ceci évite le collage du matériau du sac au fil de scellage.
La température maximale de scellage est de 230°C. (avec Extra 1 programme 260°C)
Ces soudeuses ont un capteur de température dans les barres de soudure. La température de scellage et de refroidissement réglée est constante. La machine peut être validée.
Matériaux adaptés au scellement :
• PE (LDPE, HDPE), PP, PA, PVC, BOPP et autres films laminés minces
• ALU (aluminium avec couche scellable à l'intérieur)
• et tout autre film laminé contenant un film thermoplastique à l'intérieur

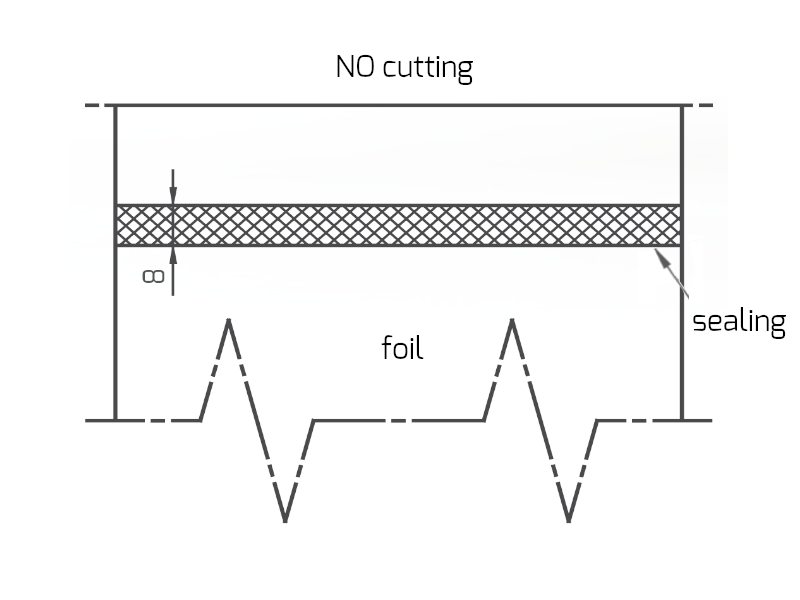

Type de joint pour I-TYPE et II-TYPE Machines:
Soudure bi-active (scelle le sac et scelle les des deux côtés)
Étanchéité 8 mm (app. 0,3 pouce) (jusqu'à 1200 μm)
Recommandé pour sceller des sacs très épais ou très poussiéreux
Type de joint pour I-TYPE et II-TYPE machines avec fil de coupe (option):
Scellage et découpe simples (ne fait qu'un seul scellage sur le sac et scelle d'un côté) et coupe le haut de la feuille.
environ 6,4 mm (app. 0,25 pouce) étanchéité (jusqu'à 800 μm)
Couper les fils
Tous les I-TYPE et II-TYPE Les soudeuses à impulsion industrielles hautes performances peuvent être commandées avec un fil de coupe. Cela coupera le haut de la feuille. Le dessus de la feuille doit être retiré facilement mais manuellement après le processus de scellage.
Il peut être utilisé pour les films PE. Pour tous les autres types de feuilles, un échantillon est recommandé. Les feuilles d'aluminium ne peuvent pas être coupées.
Fonctionnement de la I-TYPE Scellants: Soudeuses
Le fil de soudure de la soudeuse de film ne chauffe que lorsque les barres de soudure sont fermées. La soudure est activée lorsque les barres de soudure sont totalement fermées. L'opérateur doit fermer les barres de soudure avec une pédale électrique, avec deux boutons de démarrage manuels ou à partir du bouton START de l'écran LCD. Les vérins pneumatiques commencent à fermer la barre de soudure avec une petite force jusqu'à ce que le capteur de sécurité détecte, puis la barre de soudure se ferme avec une grande force et reste fermée pendant les cycles de soudure et de refroidissement.

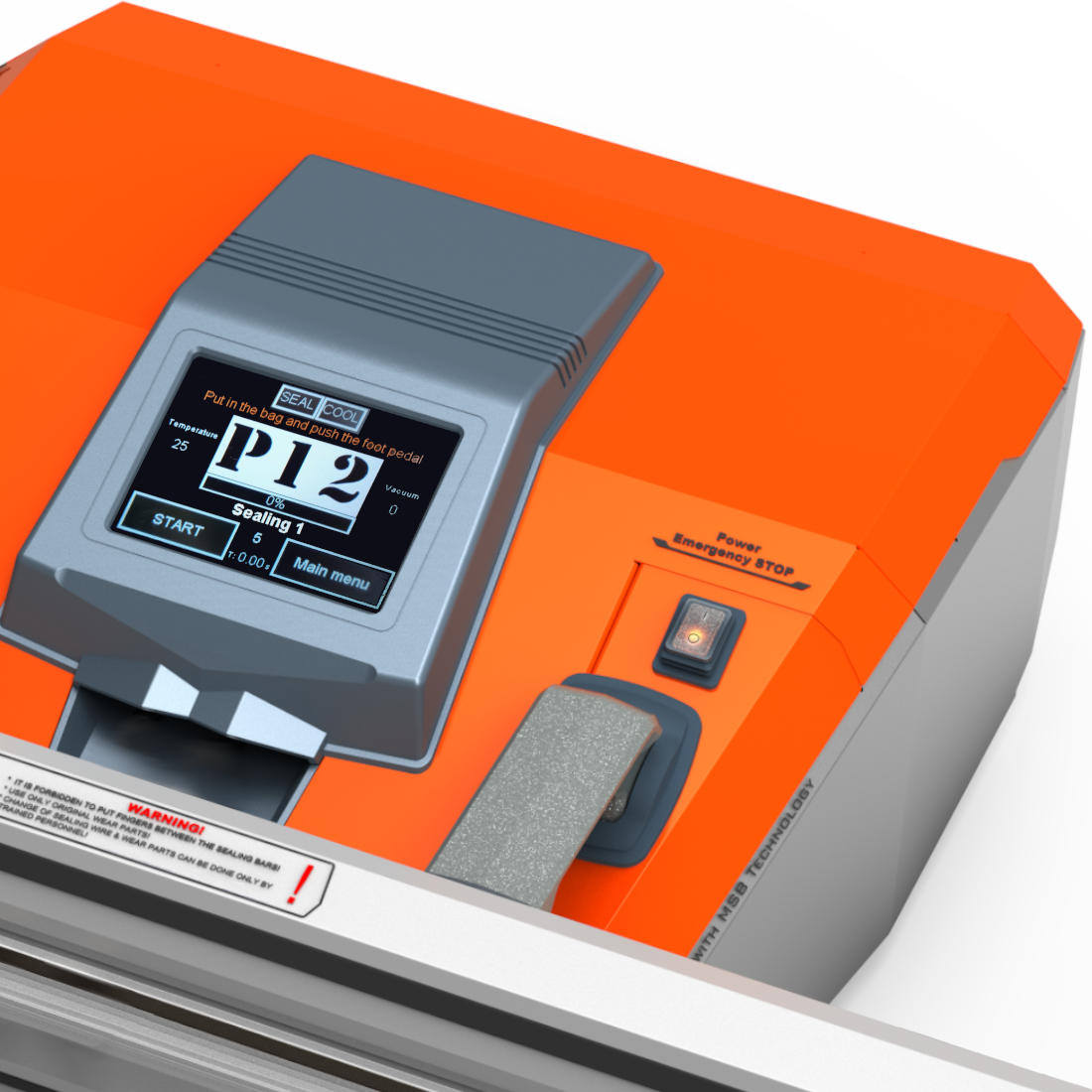

Ces programmes de scellage contiennent le scellage - les temps et les températures de refroidissement, les réglages de puissance qui sont tous contrôlés électriquement. Il y a 30 programmes qui peuvent être réglés indépendamment via l'unité de commande à écran tactile LCD de 5,7 pouces
Le scellage ne commence que lorsque les barres de scellage sont totalement fermées et s'ouvrent lorsque le fil de scellage est refroidi. AUCUN risque de brûlures. Si la main se trouve entre les barres de soudure lors de la fermeture, le système de sécurité ouvre à nouveau la barre de soudure sans fermer avec une grande force !
ACC (Active Cycle Control system) - Contrôle de cycle actif
Tous les paramètres de scellage (température, temps, puissance) peuvent être réglés et contrôlés par ACC indépendamment les uns des autres. L'utilisation du scellement du système ACC sera validée (qualifiée). Grâce au système, chaque processus de scellement peut être réalisé et répété à l'infini avec les mêmes paramètres.
• Plus de surchauffe des fils de plombage
• Aucun réajustement des paramètres au travail continu n'est nécessaire.
En mode veille, la machine ne consomme que l'application. 30 W / heure (économie d'énergie) Puissance électrique.
La machine est conçue pour sceller des sacs remplis.
Système de sécurité à plusieurs niveaux pour une sécurité de fonctionnement élevée :
La fonction de niveau de sécurité est très utile si vous voulez être sûr que seul le personnel autorisé a accès aux niveaux de sécurité donnés et pour apporter des modifications au programme, ajuster les valeurs du programme ou choisir des programmes. 4 niveaux sont disponibles :
• 1er niveau : l'utilisateur peut travailler avec le programme choisi
• 2ème niveau : l'utilisateur peut choisir un programme prédéfini
• 3ème niveau : l'utilisateur peut créer un nouveau programme
• 4ème niveau : l'utilisateur peut se connecter au menu de service

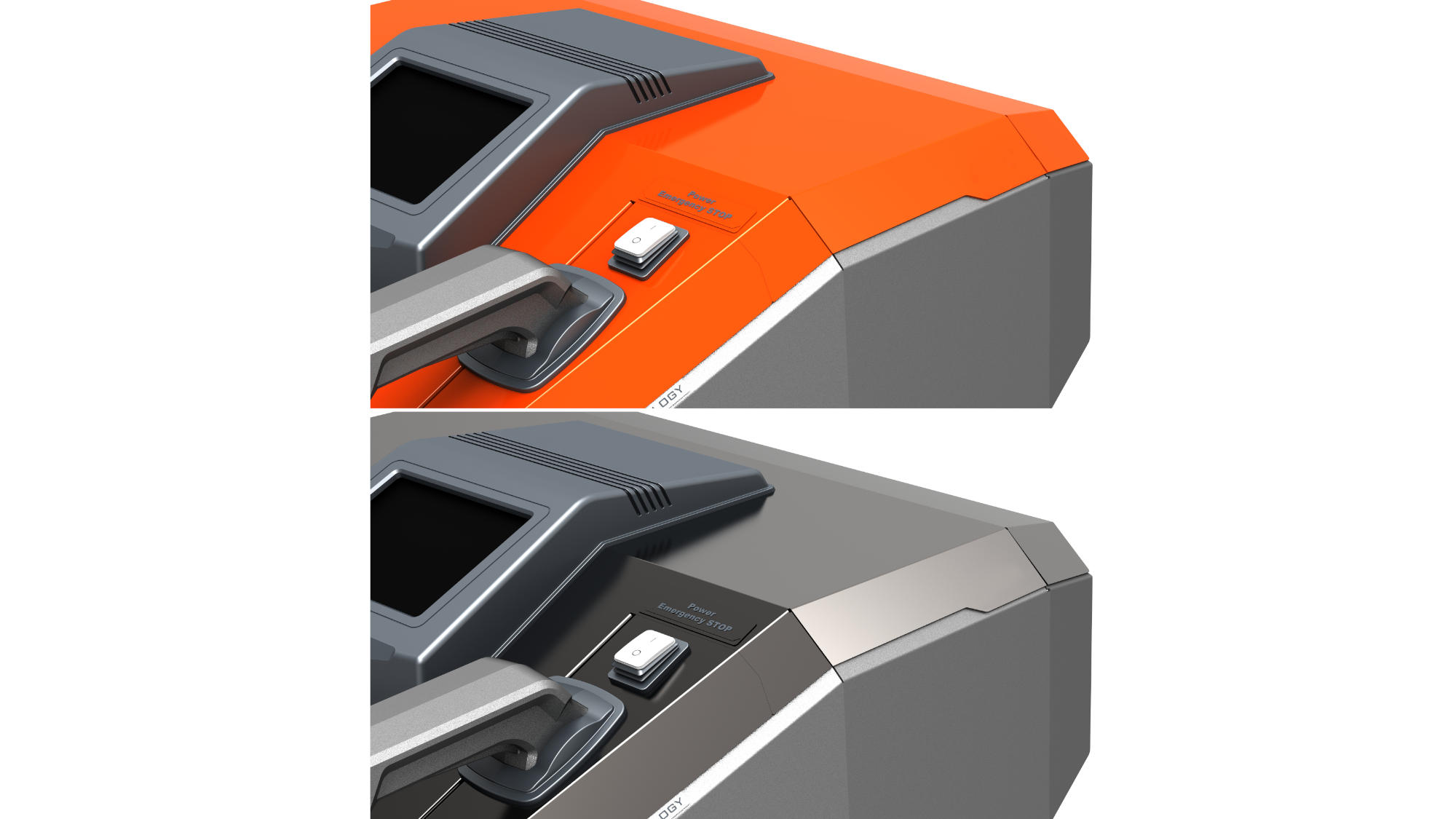

Châssis de la machine
I-TYPE: Orange peint pour l'industrie générale
II-TYPE: Acier inoxydable pour l'industrie alimentaire, pharmaceutique et chimique
Accessoires
Chaque machine dispose de différentes options et de solutions de construction de différentes tailles. Avec notre MSS (Modular Stand System - Système de support modulairedétails ici) solution nous fournissons une solution flexible pour optimiser la machine pour chaque environnement de production. Du processus manuel au processus semi-automatique, de la très petite taille de sac à la taille du produit Big Bag.
Pour des informations détaillées et une assistance technico-commerciale, veuillez contacter notre équipe technico-commerciale.

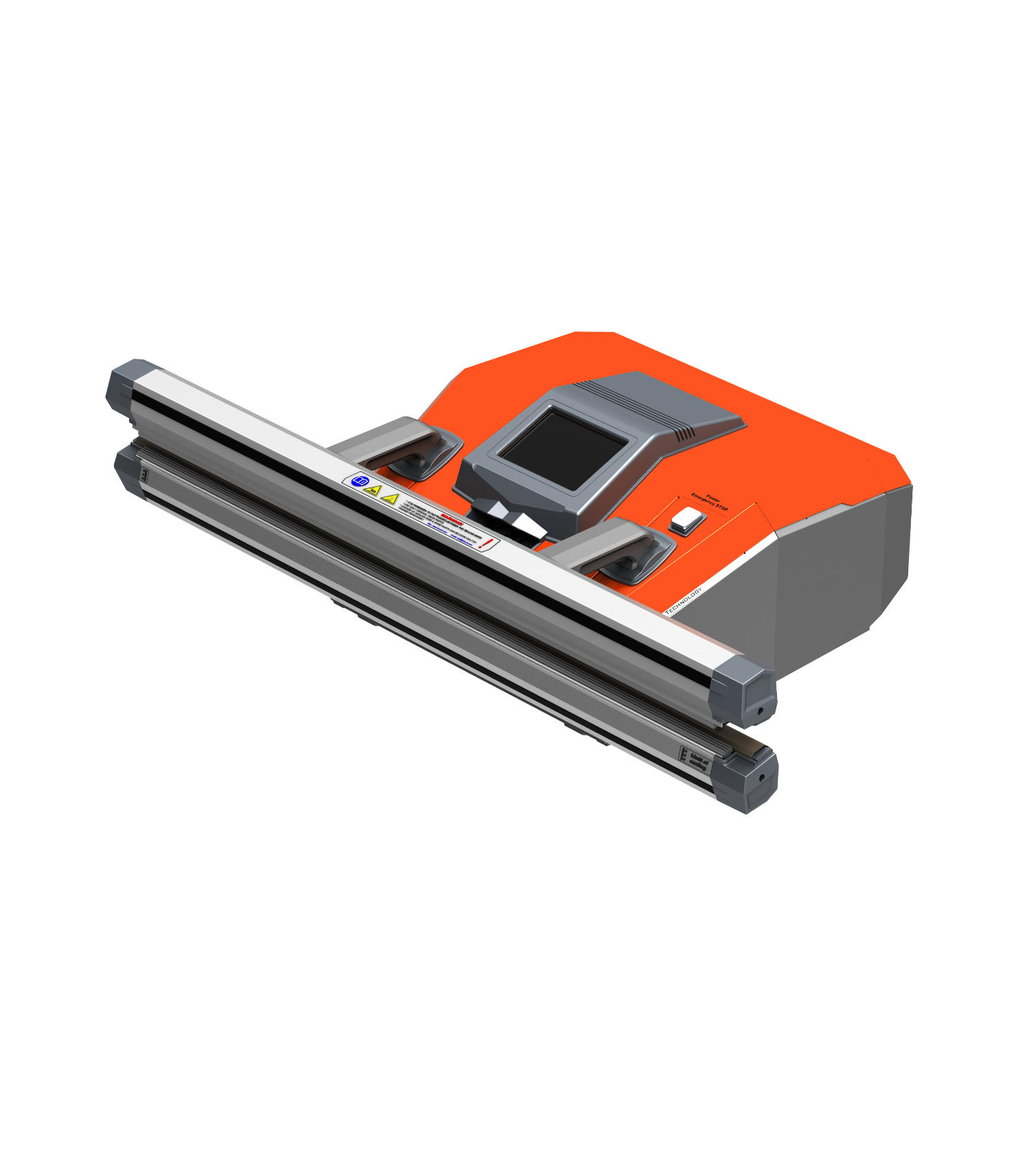

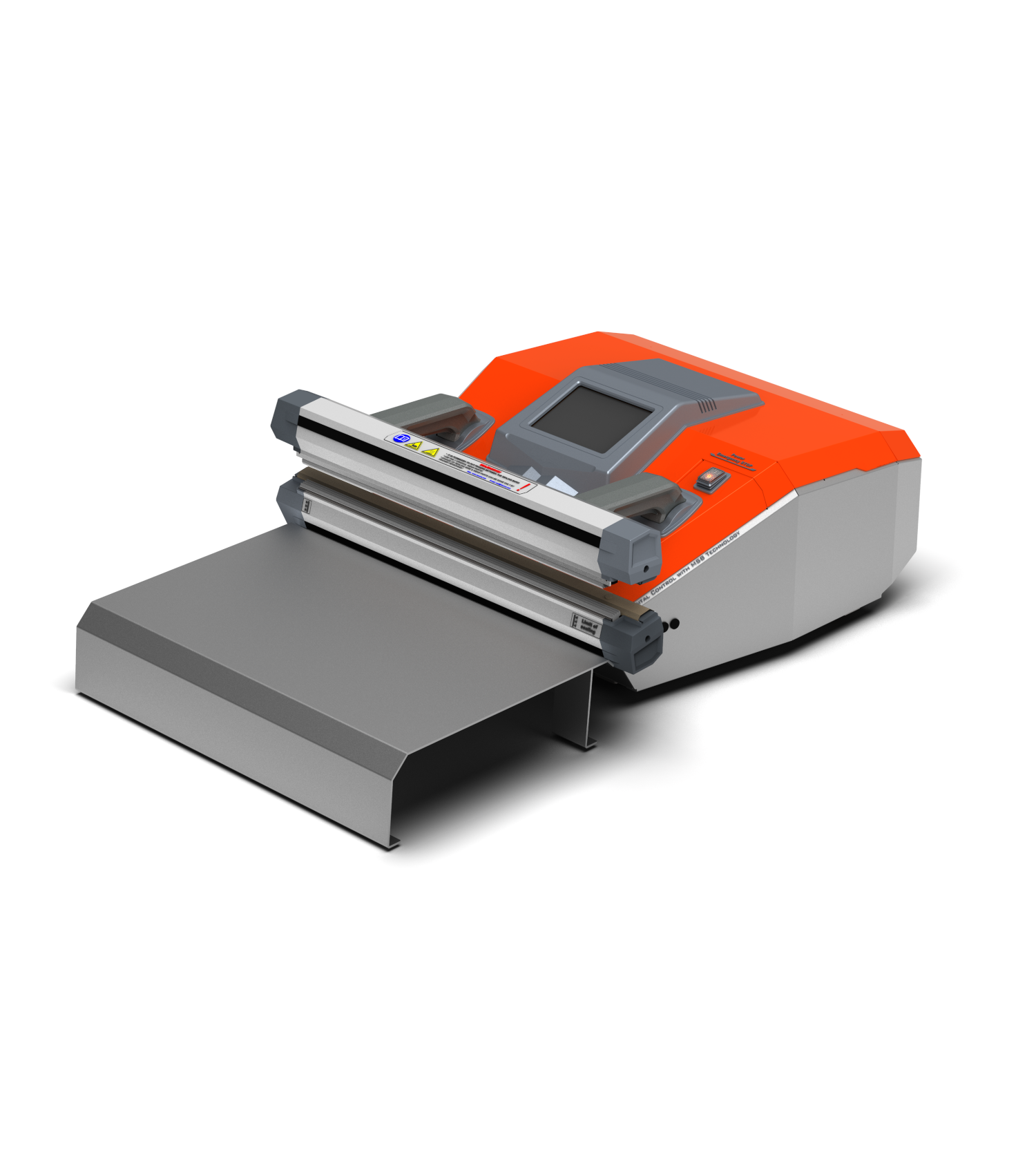

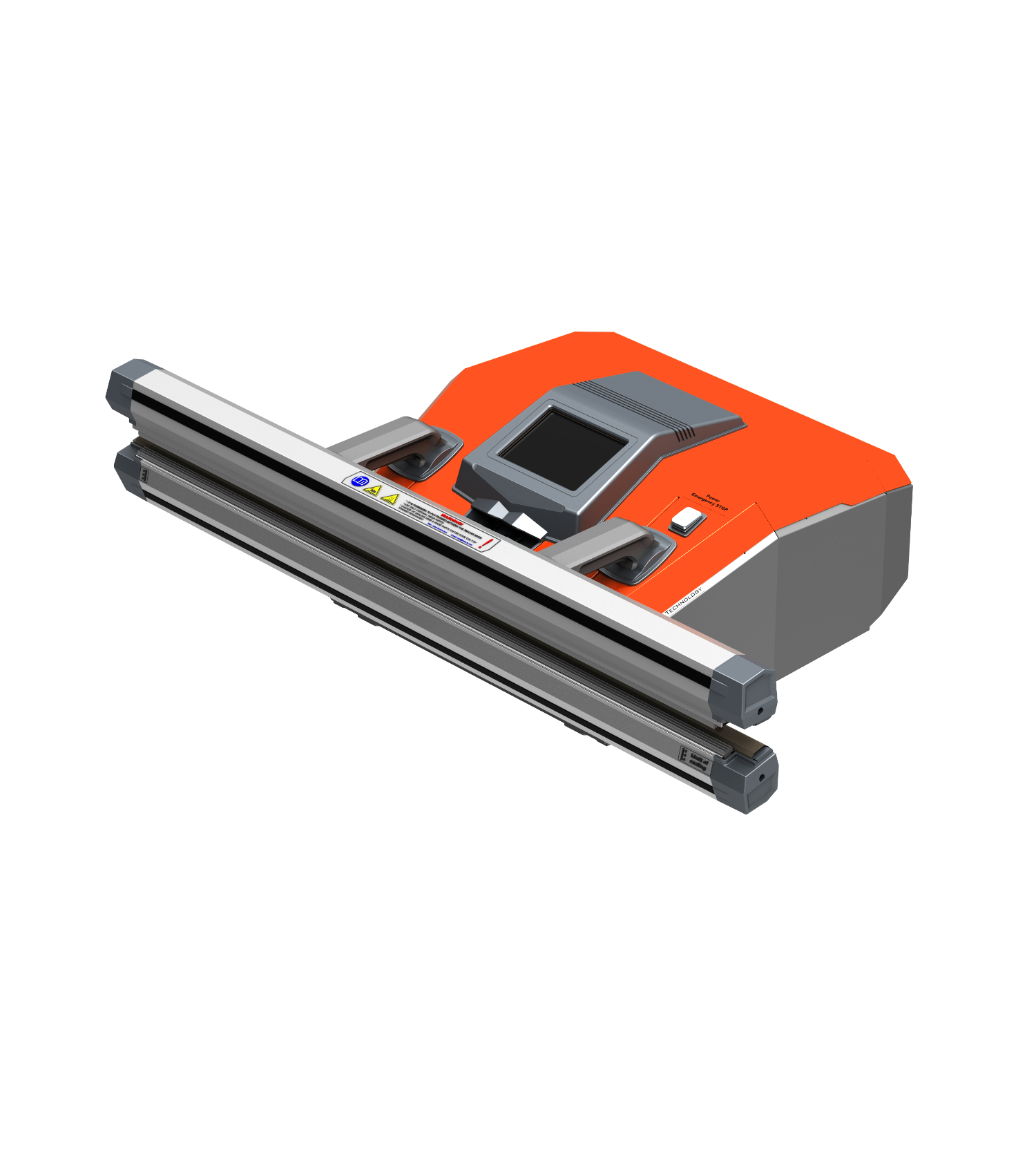

Soudeuse 620 • utilisation sur table

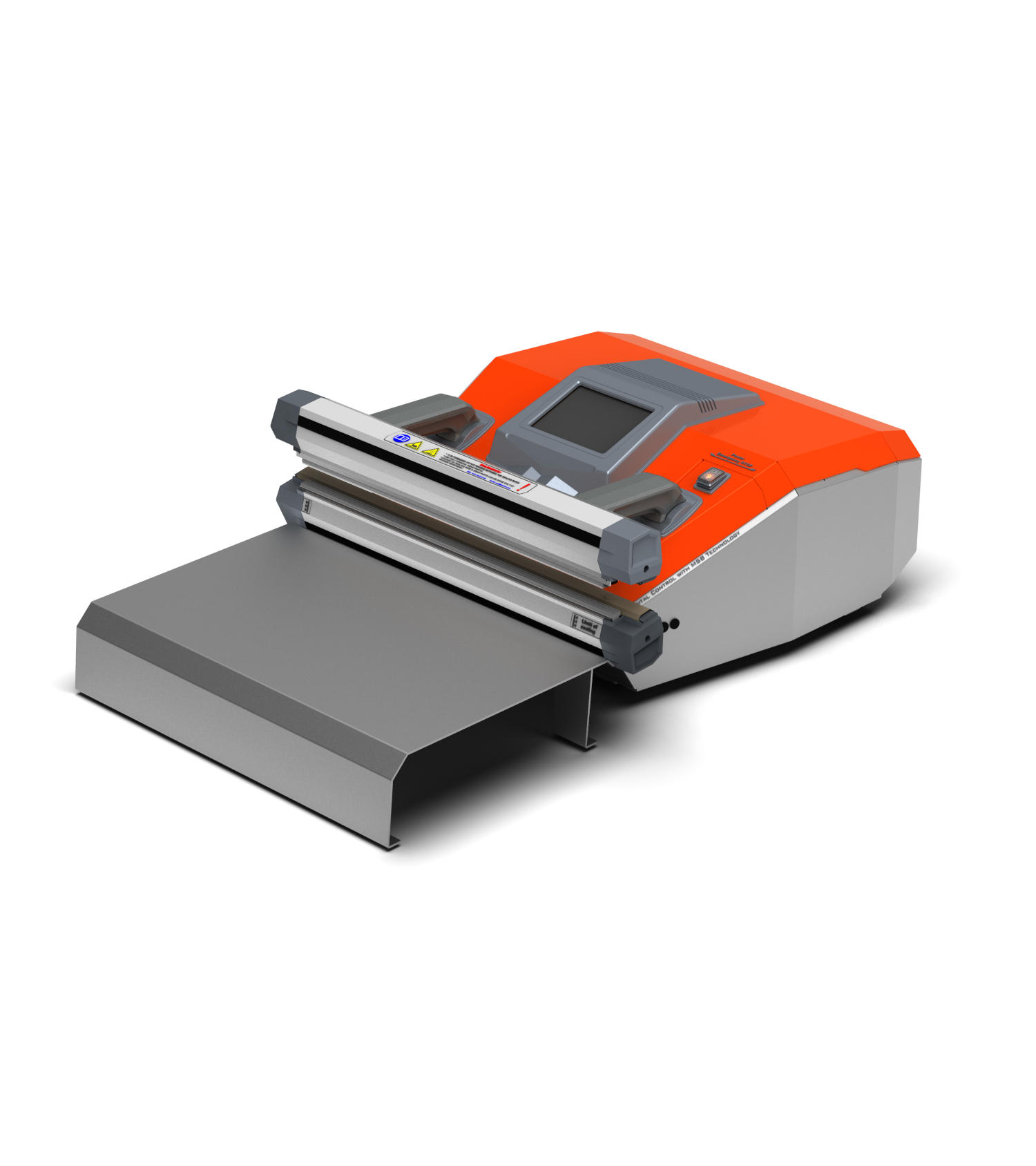

420 soudeuse • table de travail • utilisation sur table

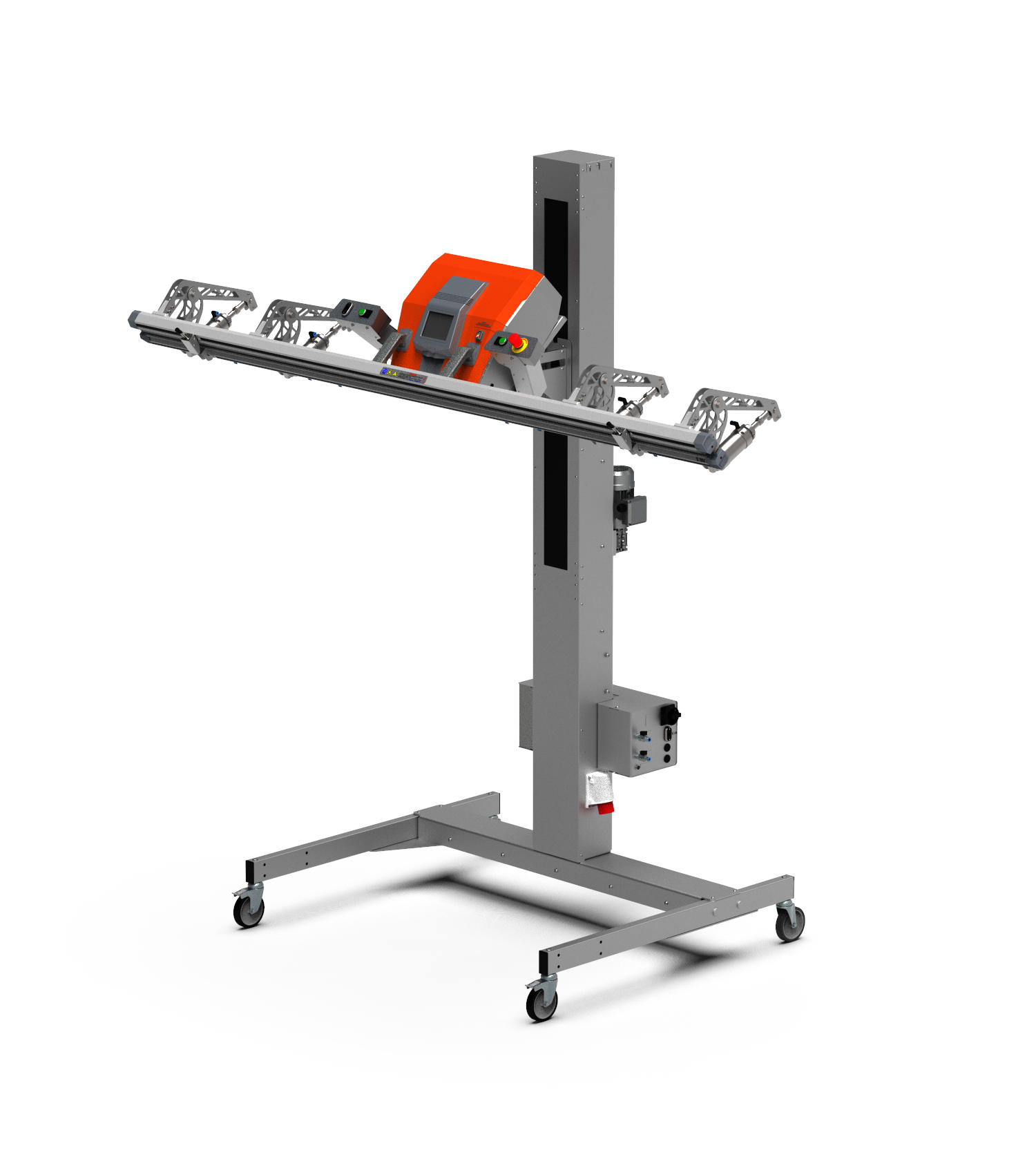

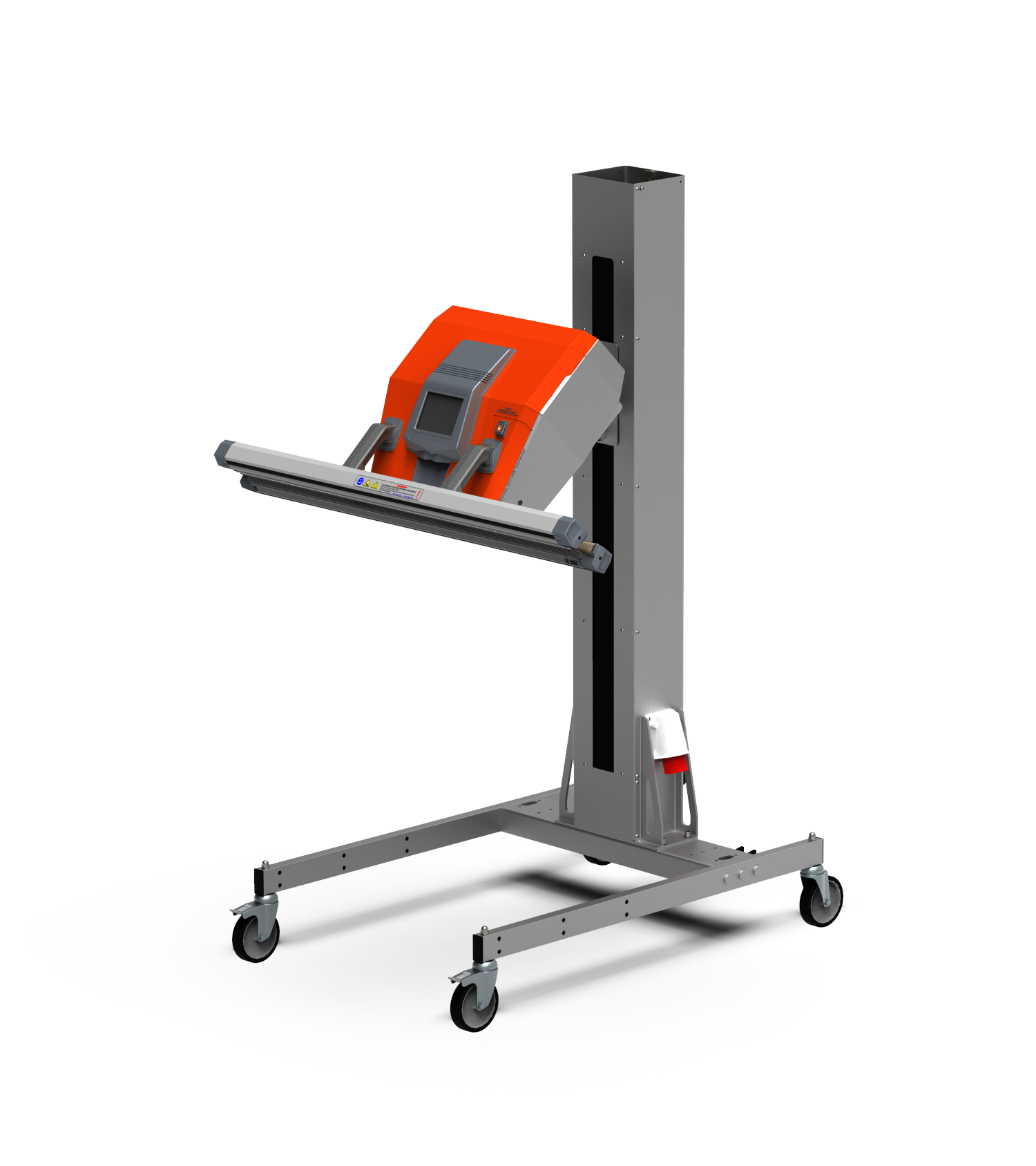

Soudeuse 820 • support modulaire • colonne basse • base de support étroite • réglage manuel de la hauteur

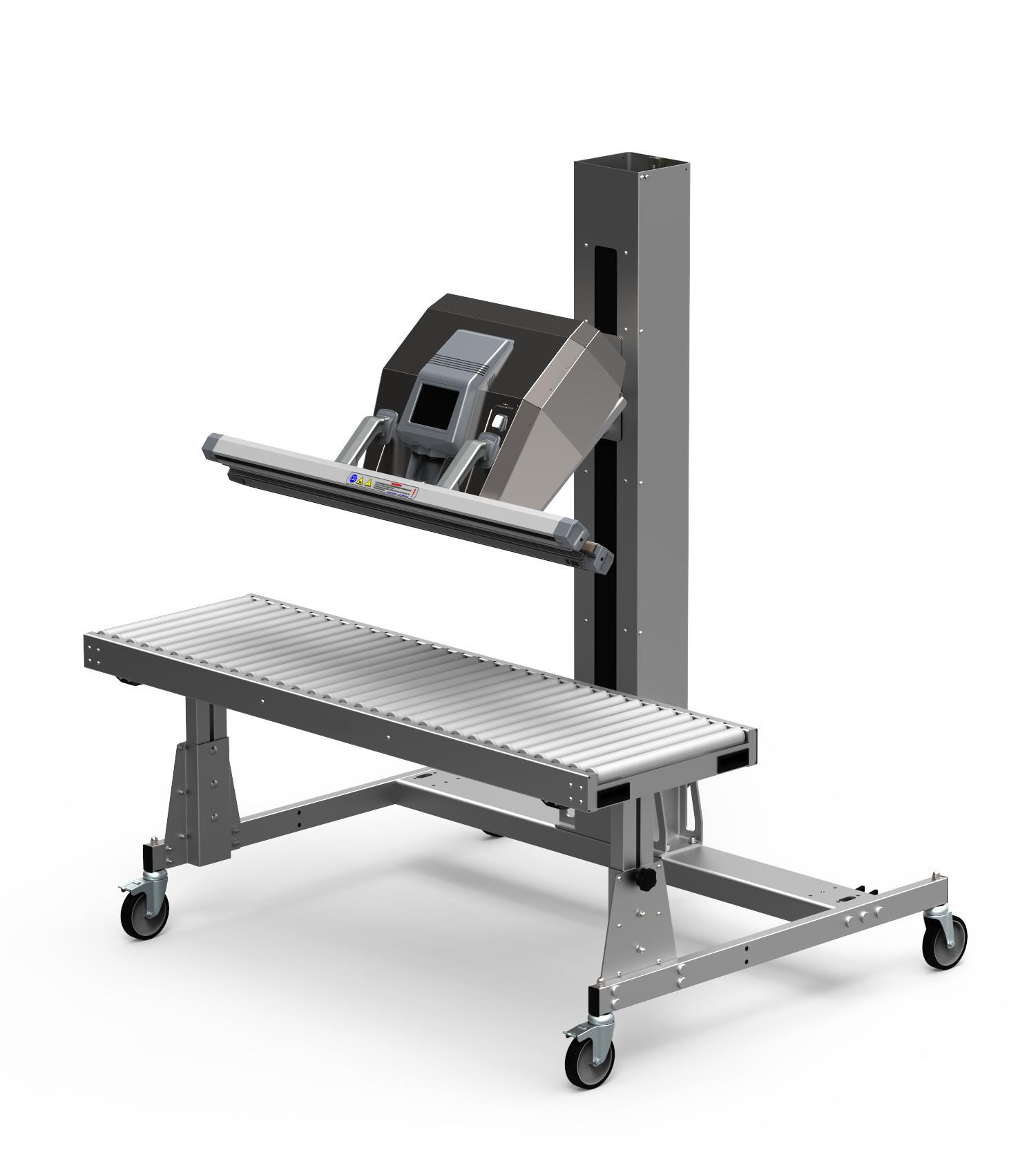

Soudeuse inox 820 • colonne basse • réglage manuel de la hauteur • socle large • convoyeur 1500mm • support convoyeur standard

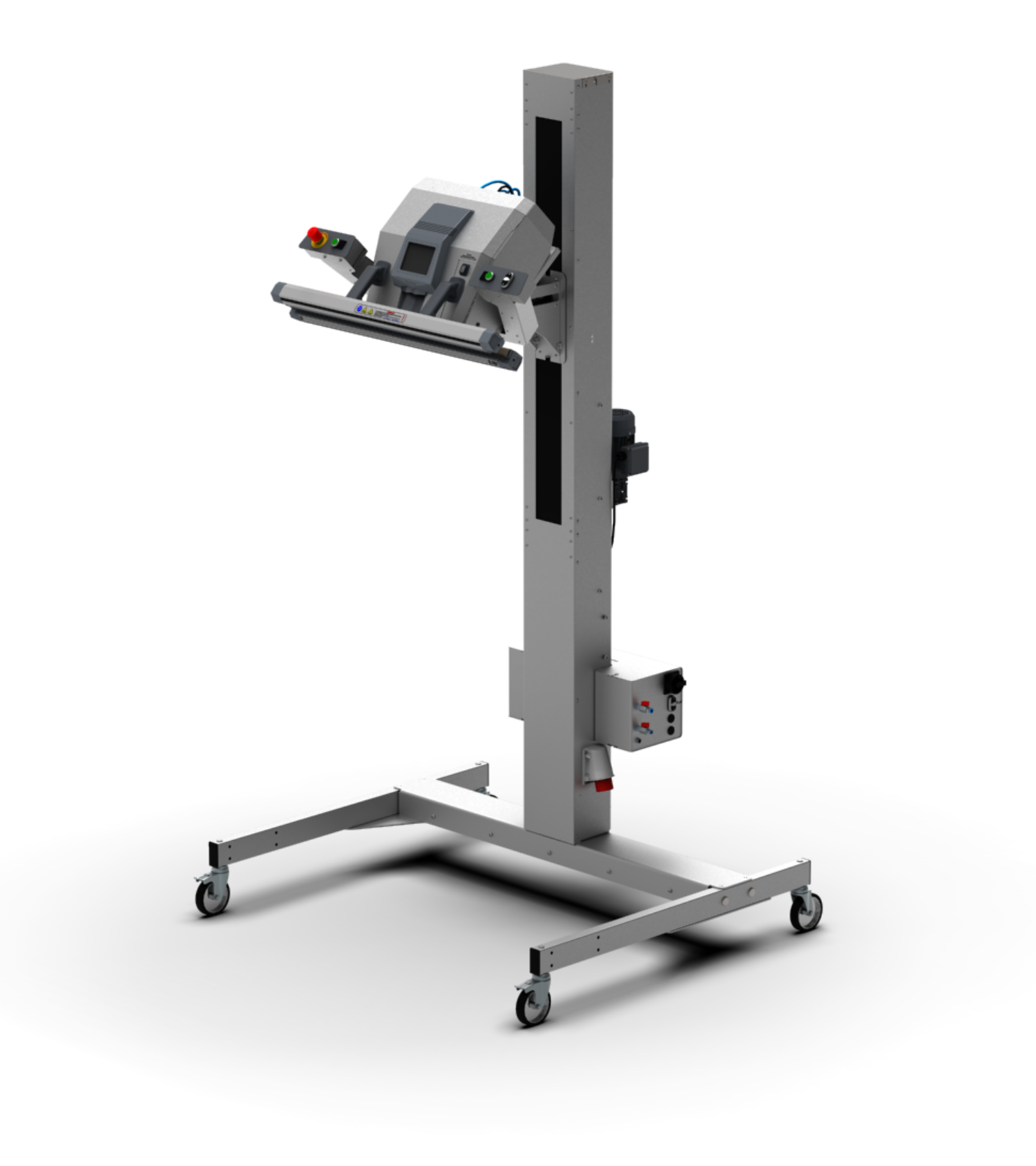

Soudeuse inox 620 • colonne haute • réglage motorisé de la hauteur • socle large • démarrage à 2 mains
Soudeuse 2520 • colonne haute • réglage motorisé de la hauteur • socle large • démarrage à 2 mains

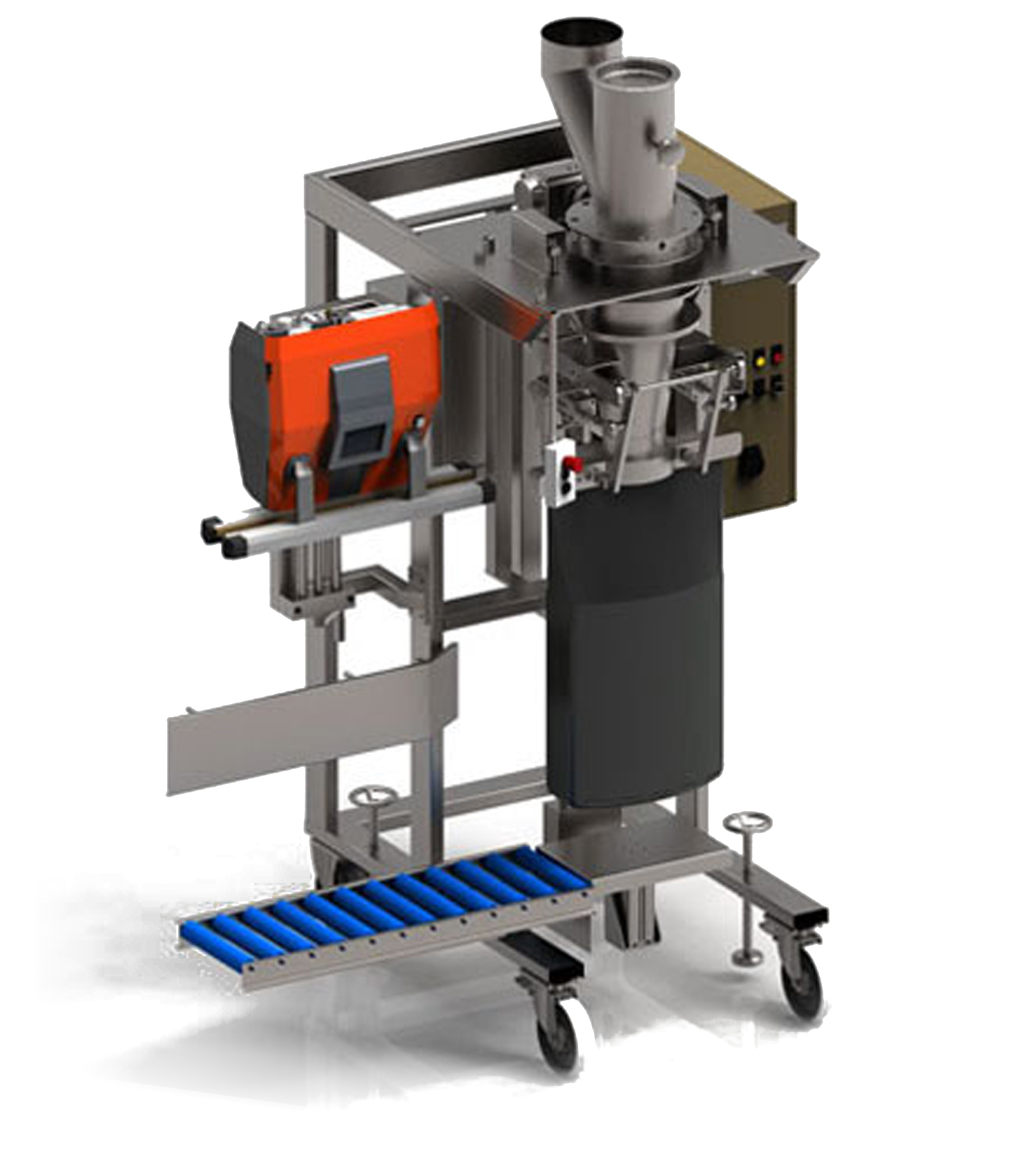

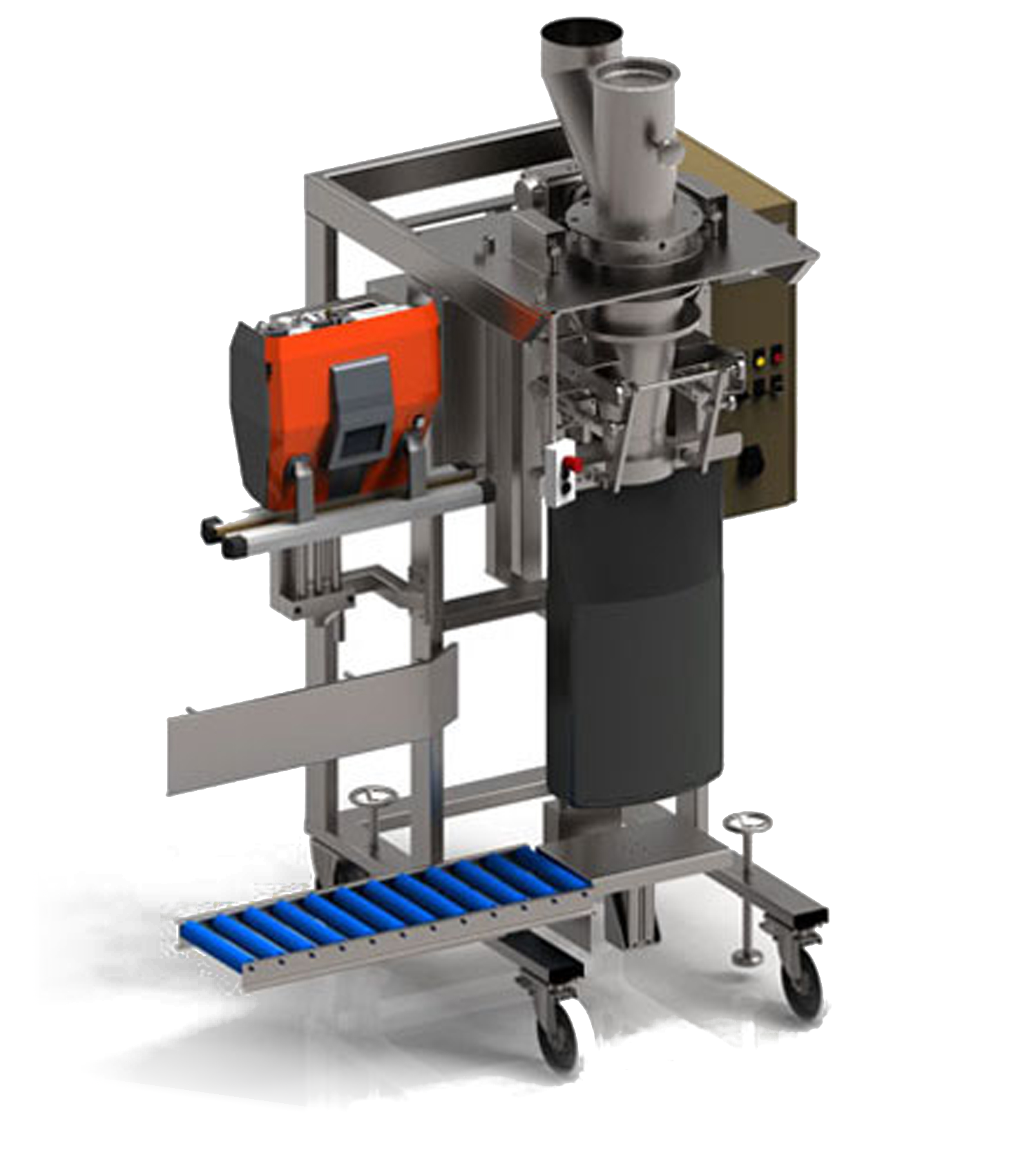

Soudeuse 420 sur la machine du client
Des produits de qualité avec des pièces de qualité
Chaque barre de soudure a ses pièces individuelles. Les pièces d'usure et les pièces de rechange peuvent être fournies en stock :

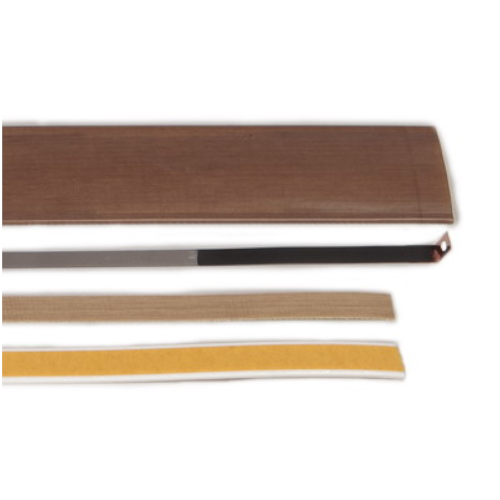

jeu de fils d'étanchéité

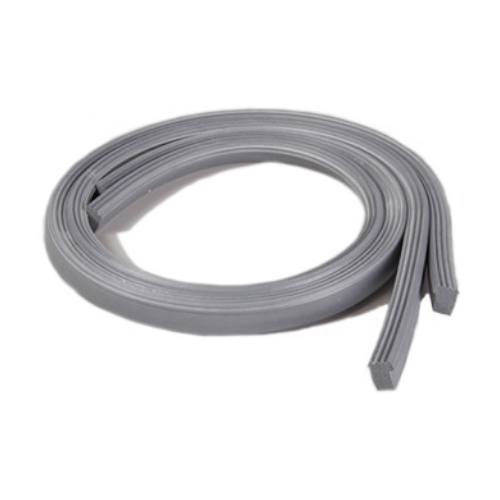

Caoutchouc en silicone

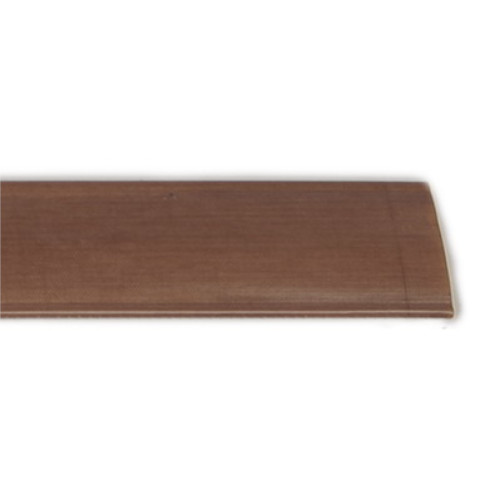

supérieur PTFE
